Ensayo de permeabilidad en campo Lefranc y Lugeon en Barcelona

La norma UNE 103-103 define el procedimiento para determinar la permeabilidad in situ, un parámetro crítico en Barcelona donde alternan depósitos aluviales del Llobregat con materiales más impermeables como las margas del mioceno. En la ciudad condal, el nivel freático oscila entre 2 y 6 metros de profundidad en zonas del Eixample y el litoral, lo que obliga a cuantificar con precisión el caudal de agua que puede atravesar el terreno. Realizamos ensayos Lefranc en suelos granulares y ensayos Lugeon en macizos rocosos, midiendo la carga hidráulica con piezómetros de cuerda vibrante. Combinamos esta información con un estudio de infiltración para modelar el flujo subterráneo en proyectos de sótanos y losas de cimentación.

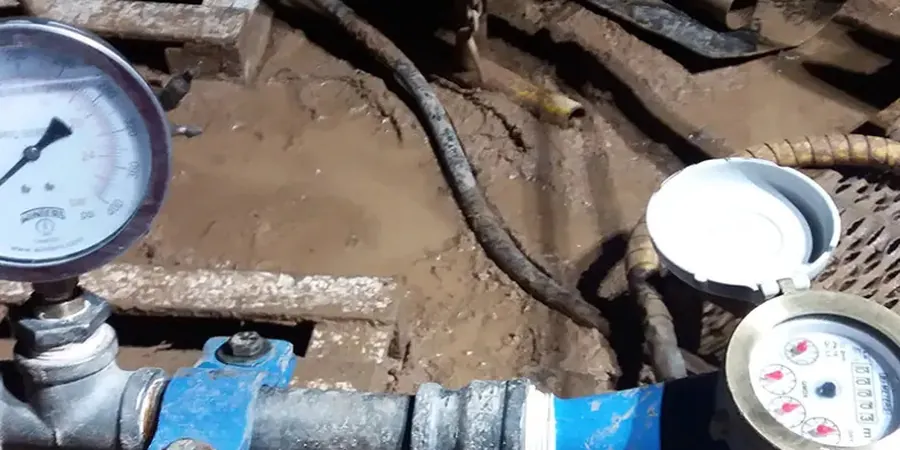

Imagen ilustrativa de Permeabilidad campo en Barcelona

En Barcelona, el nivel freático superficial y la heterogeneidad del delta obligan a realizar ensayos Lefranc por tramos para no promediar erróneamente la permeabilidad del terreno.
