Microtremores HVSR (Nakamura) en Barcelona

Rigor técnico al servicio de su obra.

En Barcelona, la geología combina aluviones del Llobregat con depósitos de ladera y rocas del macizo de Collserola. Muchas veces vemos que la respuesta sísmica local varía drásticamente en pocas decenas de metros, y ahí cobra sentido aplicar microtremores HVSR (Nakamura) para identificar la frecuencia fundamental del terreno sin necesidad de perforaciones. Además, este método nos permite complementar la información con un estudio de respuesta sísmica para clasificar el sitio según la norma NCSE vigente, y con una [campaña de MASW](/masw-vs30/) cuando se requiere un perfil de velocidad de ondas de corte en profundidad.

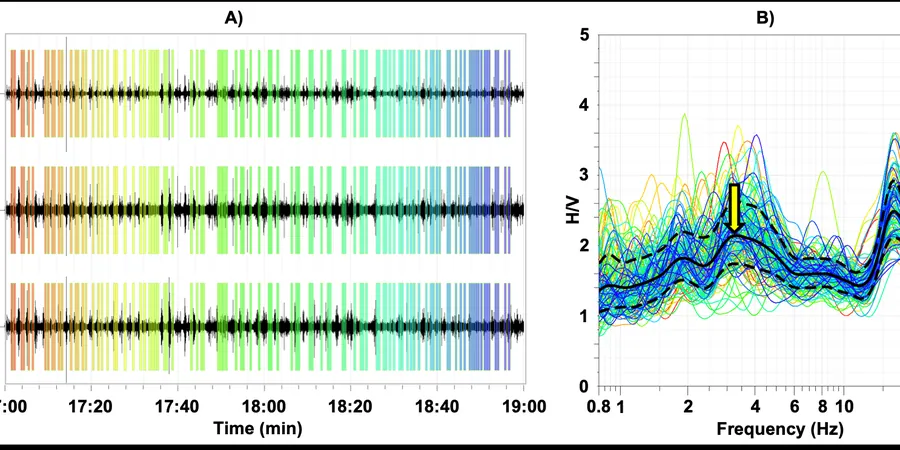

Imagen ilustrativa de Microtremores hvsr en Barcelona

Un pico H/V claro entre 0,8 y 3 Hz indica suelo blando sobre roca rígida: la frecuencia fundamental de la columna sedimentaria.

Nuestras áreas de servicio

Taludes y muros

Análisis de erosión de suelos ›Análisis de estabilidad de taludes ›Análisis de falla de taludes ›Análisis de flujos de detritos ›Cálculo de factor de seguridad (FS) ›

VER TODO TALUDES Y MUROS ›

Mejoramiento

Análisis de suelos no saturados ›Diseño de columnas de grava (stone columns) ›Diseño de compactación dinámica ›Diseño de Deep Soil Mixing ›Diseño de drenes verticales (prefabricados) ›

VER TODO MEJORAMIENTO ›

Cimentaciones

Análisis de asentamiento diferencial ›Análisis de capacidad de carga ›Cimentaciones en rellenos (análisis) ›Diseño de cimentaciones superficiales ›Diseño de cimentaciones sísmicas ›

VER TODO CIMENTACIONES ›

Metodología y alcance

El equipo que usamos en Barcelona es un sismómetro ligero de tres componentes (dos horizontales y una vertical) con sensor de velocidad de banda ancha de 2 Hz.

Tiempo de registro por punto: entre 16 y 30 minutos, suficiente para captar el ruido sísmico ambiental estable.
Procesamos los datos con el método de Nakamura: cálculo del cociente espectral H/V para identificar el pico de amplificación.
La interpretación incluye el análisis de la frecuencia fundamental (f0) y la amplitud asociada (A0).

En terrenos con estratos blandos sobre roca, como los valles del Besòs o el Llobregat, los picos suelen ser claros y fiables. También lo vinculamos a un estudio de amplificación sísmica para evaluar el efecto de sitio completo.

Imagen técnica — Barcelona

Consideraciones locales

El crecimiento urbano de Barcelona durante el siglo XX se concentró sobre la llanura aluvial del Llobregat y las terrazas del Besòs. En estas zonas, el relleno antrópico y los depósitos fluviales pueden amplificar las ondas sísmicas entre 2 y 5 veces respecto a la roca del Montjuïc o Collserola. Los microtremores HVSR (Nakamura) nos permiten detectar estas zonas de amplificación antes de construir, evitando sorpresas en la cimentación. En proyectos de edificación o infraestructura, este dato es crítico para dimensionar correctamente los elementos estructurales.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

Email: contacto@geotecnia.vip

Normativa aplicable

NCSE-02 (Norma de Construcción Sismorresistente Española), Eurocódigo 8 (EN 1998-1:2004) – Acciones sísmicas y comportamiento de estructuras, SESAME (Site Effects Assessment Using Ambient Excitations) – Guidelines for H/V measurements

Parámetros técnicos

Parámetro	Valor típico
Rango de frecuencia medible	0,2 – 20 Hz
Duración típica del registro	16 – 30 minutos
Precisión del pico H/V	± 0,1 Hz en f0
Profundidad de investigación	Hasta 200 m en depósitos blandos
Amplitud típica A0	2 – 6 en suelos aluviales
Número de puntos por proyecto	3 – 10 según normativa NCSE

Preguntas frecuentes

¿Qué diferencia hay entre microtremores HVSR y un estudio de respuesta sísmica 1D?

El método HVSR (Nakamura) mide el cociente espectral entre la componente horizontal y vertical del ruido ambiental. Proporciona la frecuencia fundamental del suelo y su amplificación relativa, pero no un perfil de velocidades en profundidad. Un estudio de respuesta sísmica 1D combina ese dato con perfiles de VS30 (de MASW o SPT) para calcular el espectro de respuesta en superficie. Ambos se complementan.

¿En qué zonas de Barcelona el suelo amplifica más las ondas sísmicas?

Las mayores amplificaciones se registran en la llanura aluvial del Llobregat (El Prat, Hospitalet, Zona Franca) y en la cuenca del Besòs (Santa Coloma, Badalona, Sant Adrià). Allí los depósitos blandos pueden generar picos H/V de amplitud 4 a 6 entre 0,8 y 2 Hz. En cambio, sobre roca del Montjuïc o Collserola la curva H/V suele ser plana o con picos muy suaves.

¿Cuánto cuesta un estudio de microtremores HVSR en Barcelona?

El rango referencial para una campaña básica de 3 puntos es de 780 € a 1.050 €, y para una campaña detallada de 7 puntos entre 1.100 € y 1.330 €. El precio final depende del acceso al solar, la distancia entre puntos y la urgencia del informe. Consulta presupuesto sin compromiso.

¿Se puede hacer la medición en suelo urbano con mucho ruido de tráfico?

Sí, el método HVSR está diseñado para funcionar con el ruido sísmico ambiental, que incluye tráfico, maquinaria y viento. De hecho, en Barcelona gran parte de las mediciones se hacen en calles transitadas o junto a vías de tren. Lo importante es evitar fuentes de vibración muy localizadas y puntuales (como un martillo neumático a menos de 5 metros) durante el registro.
